一、前  言

 真空釬焊技術從四十年代開始至今，已成為一種極有發展前途的焊接技術。最早出現在電子工業上釬焊銅和不銹鋼的零件，后來，隨著航空工業、電子工業、汽車工業、制氧機工業和火箭導彈技術的迅速發展，真空釬焊技術也得到了相應的發展，在制造蜂窩夾層結構壁板，噴氣發動機和火箭導彈裝置各組合件，金屬濾網、波導和各種散熱器等部件時，廣泛地采用了真空釬焊技術。

二、什么是真空釬焊

真空釬焊，是指在高真空環境中，不用釬劑使用焊接金屬釬料進行釬焊的一種工藝方法。

工作原理：

將釬料金屬涂在要真空釬焊零件的的表面上，然后放入真空釬焊爐內，真空系統開始工作并將空氣抽出，當真空度達到10-3Pa級真空狀態時開始加熱，加熱達到工藝要求的釬焊溫度時，釬料開始熔化，液態釬料對基體金屬產生潤濕，在毛細作用下，填滿釬頭間隙。同時，釬料元素向基體金屬進行擴散，基體金屬在液態釬料中溶解，形成優質的釬焊接頭。

三、真空釬焊的優點

1.在真空釬焊過程中，被釬焊的工件處于真空條件下，不會出現氧化、增碳、脫碳及污染變質等現象，焊接接頭的清潔度好，強度高。

2.釬焊時，釬焊溫度低于基體金屬的熔點，對基材影響小，零件整體受熱均勻，熱應力小，可將變形量控制到最小限度，特別適宜于精密產品的釬焊。

3.基體金屬和釬料周圍存在的低壓（真空），能夠排除金屬在釬焊溫度下釋放出來的揮發性氣體和雜質，可使基體金屬的性能得到改善。

4.開闊了產品的設計途徑，可釬焊的零件允許帶有狹窄溝槽、極小過度臺、盲孔等，特別適用于密閉容器、形狀復雜的零部件，還可一次釬焊多道臨近的釬縫，或同爐釬焊多個組件，釬焊效率高，無需考慮由釬劑等引起的的腐蝕、清洗、破壞等問題。

5.可將工件熱處理工序在釬焊工藝過程中同時完成，選擇適當?shù)暮附庸に噮?shù)，還可將釬焊安排為最終工序，而得到性能符合設計要求的釬焊接頭。

6.可釬焊的金屬種類多，特別適于鋁及鋁合金，鈦及鈦合金、不銹鋼、高溫合金等；也適用于鈦、鋯、鈮、鉬、鎢等同種或異種金屬的釬焊連接；還適用于復合材料、陶瓷、石墨、玻璃、金剛石等材料。

四、真空釬焊技術的主要應用

1.航空發動機

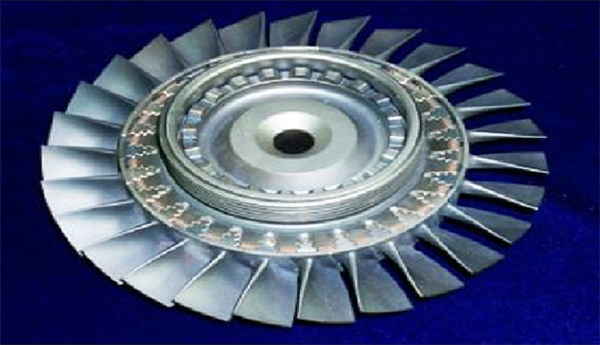

真空釬焊廣泛應用于作為各型號航空發動機封嚴構件的蜂窩結構，蜂窩結構釬焊工藝是將釬料預置在蜂窩芯格內，然后將蜂窩與殼體組合裝配，最后采用真空釬焊方法進行釬焊，釬焊接頭強度約為母材的50%，航空發動機壓氣機成組靜子葉片也是采用這種釬焊方法制造的，它由內外環和10余個葉片通過真空釬焊連接為一整體。

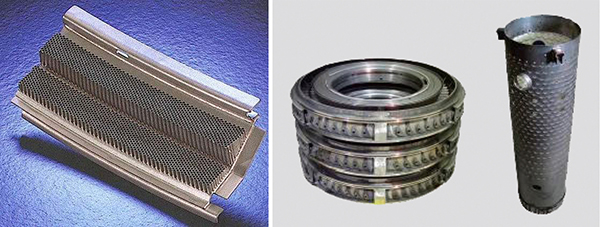

另外，真空釬焊還應用于航空發動機中的渦輪導向器、導流葉片、擴散器、火焰筒、油濾等部件的制造。

2 AMB陶瓷基板

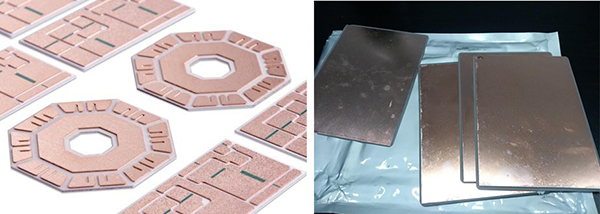

AMB（活性金屬釬焊）工藝是DBC工藝技術的進一步發展，它是利用釬料中含有的少量活性元素Ti、Zr與陶瓷反應生成能被液態釬料潤濕的反應層，從而實現陶瓷與金屬接合的一種方法。不僅具有更高的熱導率、更好的銅層結合力，而且還有熱阻更小、可靠性更高等優勢。更適合制備在電動汽車、動力機車用IGBT模塊封裝用陶瓷覆銅基板。尤其在風能、太陽能、熱泵、水電、生物質能、綠色建筑、新能源裝備、電動汽車、軌道交通等重要領域，電力電子技術的高速發展將對IGBT模塊封裝的關鍵材料—陶瓷覆銅板形成巨大需求。

3 金剛石工具

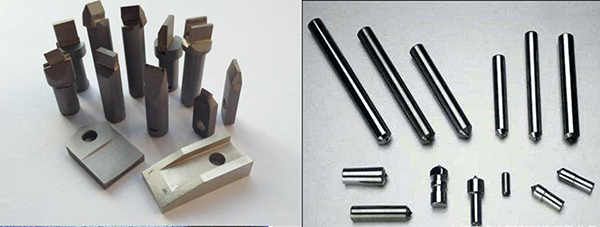

釬焊金剛石工具又分為表鑲和孕鑲兩類，表鑲工具是將金剛石直接釬焊于基體表面，孕鑲工具是將金剛石與其他材料燒結成復合體金剛石復合體的燒結過程實質是金剛石與基體材料之間的擴散釬焊過程。金剛石工具的釬焊分為單層金剛石工具釬焊、金剛石刀頭釬焊和PDC復合片釬焊三大類，目前已廣泛應用于石材刀具，木工刀具，航天軍工等諸多行業。

4 車船交通工具

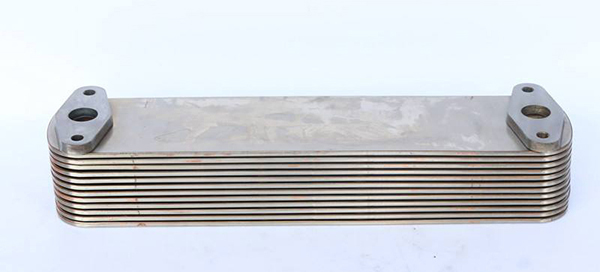

真空釬焊的板翅式機油冷卻器就用于車、船上。板翅式機油冷卻器具有傳熱效率高、結構緊湊、重量輕等特點，是當今柴油機冷卻器的更新?lián)Q代產品，已廣泛應用于汽車、拖拉機、船用柴油機等領域中。

5  空氣分離設備

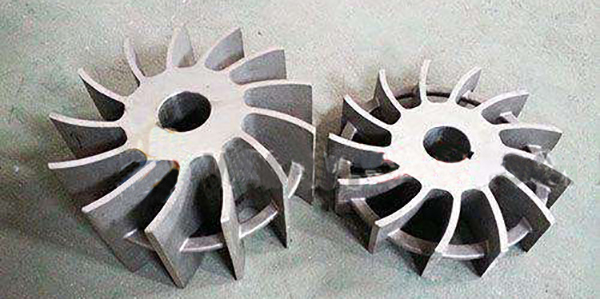

空氣分離設備中葉輪使用真空釬焊技術大大提高了窄流道葉輪制造精度，因而不僅保證了設計性能指標，又降低了制造成本，同時還縮短了生產周期。

五、頂立科技真空釬焊工藝及設備

湖南頂立科技股份有限公司經過數十年發展，在真空焊接領域上占有重要地位，已經形成了真空釬焊、真空擴散焊兩大產品系列，目前真空釬焊設備已有近200臺正在客戶現場運行，客戶應用范圍包括有色金屬、不銹鋼、鋁合金、鈦合金、高溫合金、硬質合金等材料的真空釬焊，也包括金屬材料與非金屬材料之間的真空釬焊，如銅和陶瓷的真空釬焊等。

1 頂立科技真空釬焊設備應用案例

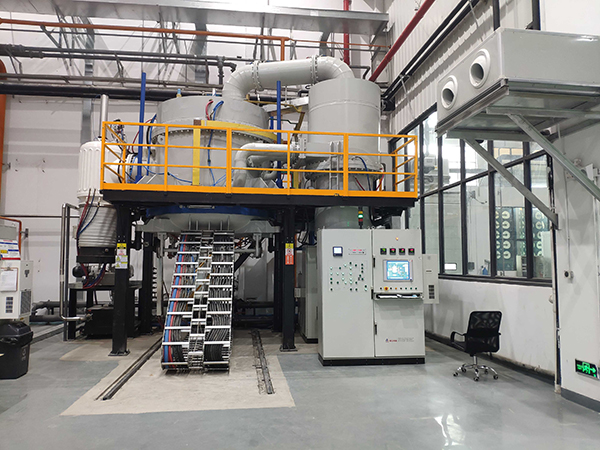

國內某航空發動機應用現場照片，立式真空釬焊設備，用于蜂窩密封環、渦輪導向器、導流葉片、擴散器、火焰筒、油濾等部件的真空釬焊。

2  頂立科技真空釬焊設備的技術優勢

■公司擁有國防特種焊接實驗室專業資質，在真空釬焊及擴散焊領域，工藝和設備都處于國內國際領先地位，尤其工藝和設備相結合，使我們的真空釬焊設備更具實用性。

■加熱帶采用背部絕緣技術（頂立科技專利），不僅增大輻射面積，而且減少金屬釬料蒸氣對絕緣材料的污染；

■真空系統入口裝有氣體冷凝轉相器及過濾收集裝置，杜絕焊劑釬料蒸發氣對真空泵組的污染，尤其是AMB陶瓷基板釬焊過程中會產生大量脂類污染物，收集過程中收集率達98%，確保真空熱場清潔無污；

■獨有的真空規管防污染技術，確保真空規管使用壽命長；

■金屬屏加熱室采用寬幅式鉬鑭合金加熱帶，加熱帶設有筋槽，輻射面積大，長期使用不變形；

■爐膽經模塊化優化設計，爐溫均勻性好；

■配置充Ar氣加壓快速冷卻系統，確保冷卻效果及高效運行。
